개요

  • AI HUB에서 제공한 반려동물 행동 데이터셋에는, 해당 데이터셋을 이용하여 만든 예제 모델이 존재했다.

    • 객체 검출 개발 모델(코드프로)
    • 행동 분류 개발 모델(유니스트)
  • 다음에 진행할 프로젝트에서는 반려동물 행동 분류기가 가장 필요했기에, 유니스트에서 개발한 행동 분류 개발 모델을 분석하기로 했다.

  • 해당 개발진이 어떻게 관절의 좌표로 스켈레톤을 구축했을지 코드를 관심있게 보자, MMSkeleton과 MMcv라는 처음보는 라이브러리가 있어 조사하기로 했다.

openMMlab

  • Homepage

  • The CUHK Multimedia Lab에서 제공하는 Open Source Project의 프로젝트들의 총칭이다.

  • 다양한 프로젝트들을 toolbox처럼 만들어 제공한다.

  • 데모코드 개발진은 여기서 스켈레톤 기반 포즈 인식 라이브러리인 MMSkeleton과 Computer Vision 유틸리티인 MMCV를 사용했다.

MMSkeleton

MMSkeleton image

  • 스켈레톤 기반 포즈 인식 라이브러리.

  • ST-GCN[1] 기반으로 만들어졌다.

  • 좋은 확장성으로 인해 행동 인식에 관한 여러 연구에서 활용 가능하다.

ST-GCN

진행 방식

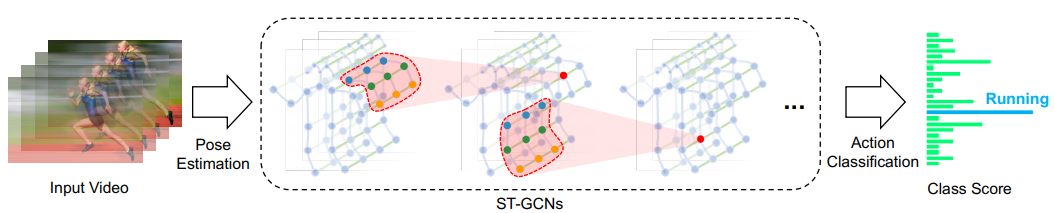

ST-GCN image

  1. 영상의 각 프레임에서 Skeleton을 추출.
  2. Skeleton data를 그래프로 제작함. 이때, 각 joint가 node, 각 node가 이어지는 부분(시간/공간)을 edge로 연결
  3. 9개의 ST-GCN 모듈을 통해 feature를 추출
  4. softmax 함수를 사용하여 행동을 분류

Skeleton Graph Construction

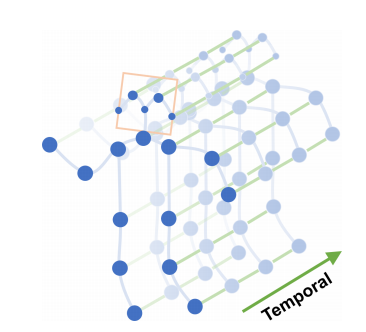

ST-GCN image2

  • 각 joint가 공간적으로 연결되거나(인접한 부위), 시간에 따라 연결(같은 부위의 시간에 따른 이동)된다.

  • joint와 시공간에 따른 edge를 통해 그래프를 형성하므로, 인간 외의 다른 골격에도 활용 가능하며, dataset의 구분을 받지 않는다.

  • vertex의 집합은 다음과 같은 수식으로 표기된다.

    • $T$는 frame 개수, $N$은 한 skeleton에서 joint의 갯수이다.
    • $V = \big{ vti t = 1, . . . , T, i = 1, . . . , N \big}$

GCN

  • Spatial-based Graph Convolutional Neural Networks

    • Spatial-based : 공간 기반.
    • Graph : 그래프
    • Convolutional Neural Networks : 컨볼루셔널 신경망(CNN)

    -> 그래프에서 노드의 공간적인 관계에 기반하여 convolution을 수행하는 신경망.

  • 한 노드에서 이웃 노드들에 대한 정보를 가져와서, 가져온 주변 노드들에 weight를 곱해주는 방식으로 진행된다.

Partition Stratigies

  • 이러한 GCN은 그 특성상 “이웃 노드”를 정의하는 방식이 여러가지일수 있다.

    skeleton grouping type

    • (a)와 같은 skeleton graph가 존재할때,
    • (b)는 거리가 1인 노드를 하나의 subset으로 묶는 경우
    • (c)는 path의 길이에 weight를 준 경우
    • (d)는 각 노드에서 중심 좌표(x표시 된 부분)까지의 거리순으로 weight를 준 경우
  • 해당 논문에서는 (d)방식이 가장 좋은 성능을 냈다고 한다.

해당 논문의 한계

  • 위의 Partition Stratigies 항목에서 볼수 있듯, ST-GCN은 인접한 관절간의 관계성밖에 찾지 못한다.

    • 하지만 사람의 행동은 인접한 관절간의 관계만으로는 설명하기 부족하므로, 왼손과 오른발의 관계등에 대해서는 이 논문만으로 설명할수 없다.
  • 이러한 단점을 해소하기 위해 해당 연구진은 다음해 발표한 AS-GCN에서 Actional-Link 개념을 제시하거나, Attention과 LSTM을 추가해 시/공간상에서의 feature를 추출하는등 방법을 제시했다.
